產品描述

系統介紹:

井下壓風和供水系統是煤礦不可缺少的重要組成部分,在維護煤礦安全生產中起著十分重要的作用。

為了保障煤礦生產的正常進行，對礦井風水管路系統進行自動監測具有非常重要的現實意義。礦井風水管路實時監測系統能夠?qū)猴L(fēng)、供水系統的各管路狀態進行自動監測,并對這些數據處理，判斷出事故的原因及故障點,以便進行快速維修。

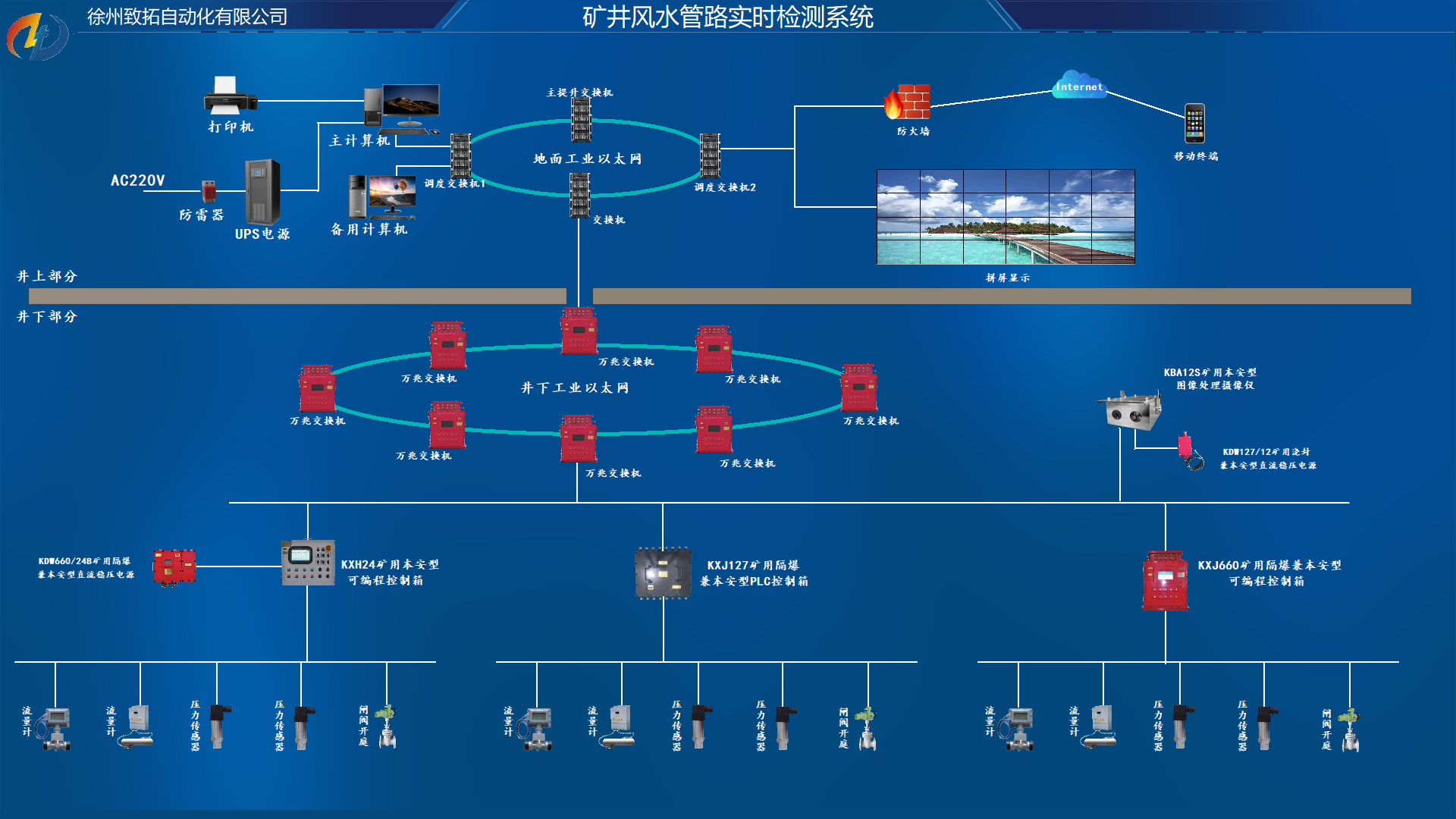

系統結構:

裝置一般電KXJ660礦用隔爆兼本安型可編程控制箱、KXJ127(A)礦用隔爆兼本安型可編程控制箱、KXH24礦用本安型可編程控制箱、GPD10礦用本安型壓力傳感器、GWP120礦用本安型溫度傳感器、礦用隔爆兼本安型超聲波流量計、礦用隔爆型一體式閥門電動裝置、煤礦用電纜、光纜和其它必要設備組成。

系統功能:

顯示功能:在地面調度室可以實時顯示風水管路的壓力值和流量值?？梢愿鶕?jù)用戶的要求在壓力或者流量達不到要求的情況下具有故障信號顯示，并伴有報警，提示值班人員采取措施。

分站與主站通訊出錯后計算機上顯示分站方式為自鎖。

用戶權限設為操作員、管理員、程序員三種。程序員和管理員能進行:用戶管理、軟件配置、分站配置。

報表管理功能:進行生產管理,包括事件記錄、運行日志報表、各設備累計運行時間、各設備起、停時間等。

趨勢反映功能:系統可以對每個監測點的監測信息的趨勢變化進行反映。設備在運行的過程中若分站出現通訊錯誤,各種設備能及時反映。

打印功能:實現各種報表的打印,打印有關資料,如各設備運行日志報表、運行時間,停運時間,故障信息等。

聯網功能:地面上位機預留網絡接口,提供通訊協議,其他聯網計算機可以隨時查看運行狀態。
