產品描述

系統介紹：
       煤礦主通風機監測系統采用總線工業控制系統，集中了工控機、PLC、智能數據采集、計算及控制、數據分析、圖形顯示、圖像監控、網絡通訊等先進技術。具有圖像顯示、運行狀態和集中顯示各種信息數據、自動記錄歷史數據、自動生成數據報表、異常報警及保護停機、信息聯網、打印等功能，是一套功能全面、可靠性高、通用性強、開放性好的監控系統。該系統具有可靠性高、數據處理速度快、監測精度高、操作方便、維護費用小等優點。

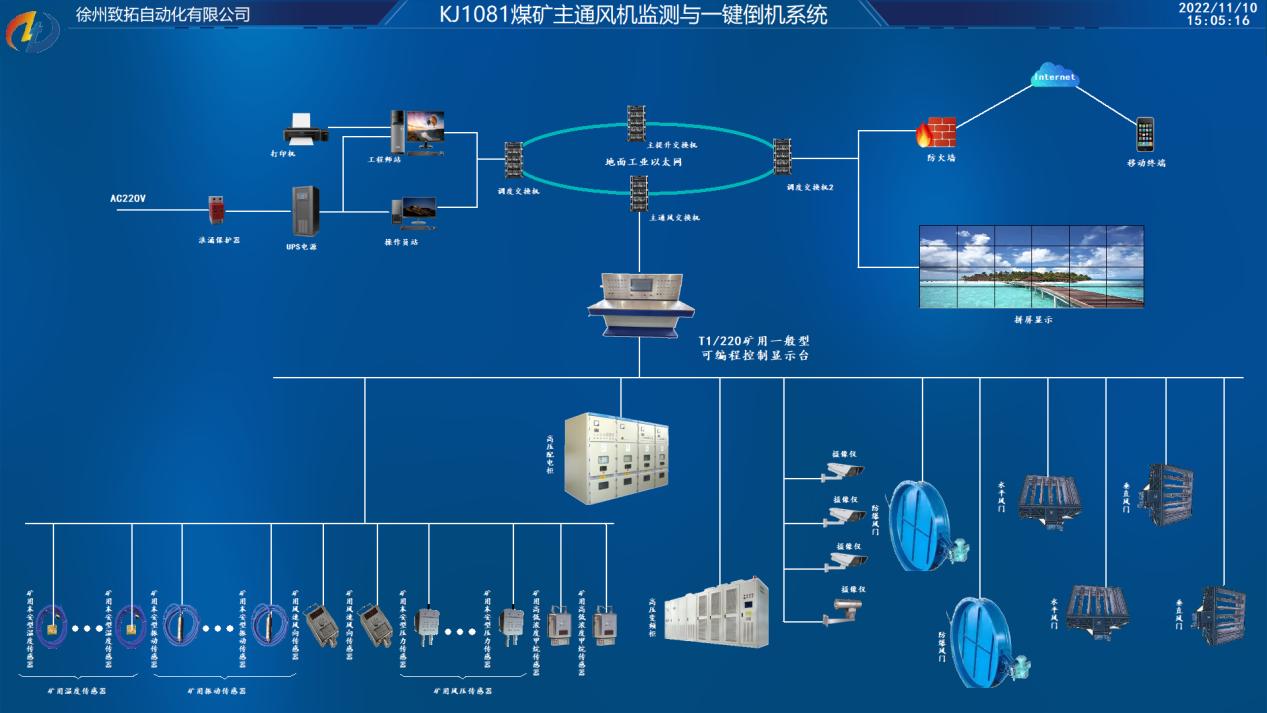

系統組成：
       該系統主要有工控機、上位機組態軟件、PLC測控系統、智能數據采集單元、視頻監控等部分組成。

系統功能：

系統具備不停風倒機功能。

系統具備自動監測主通風機的運行狀態以及相關參數，包括靜壓、振動、風量、風速、電機電壓、電流、功率、電機定子繞組溫度、電機軸承溫度等。

系統具備顯示壓力曲線、風量曲線、工況運行曲線及效率曲線等功能。

系統具備調度監控中心集中控制功能。能夠?qū)崿F(xiàn)主通風機一鍵啟停和一鍵倒機運行及反風遠程自動控制。智能化控制系統
       系統具備報警以及報警參數設置功能。

系統具備報警信息查詢功能及歷史數據查詢功能。

系統具備現場控制、遠程控制、手動控制等多種控制方式，可實現控制設備無人值守系統具備監測風門位置、風機開停狀態、反風信號和電機編號等風機運行多種狀態信息;自動閉鎖控制，保證系統安全。
      系統具備振動數據分析功能，對振動數據實時分析。
      系統配置備用電源。電網停電后，備用電源應當能保證系統連續監控時間不小于2小時。
      系統具備分級用戶管理功能。系統具備工業以太網通訊接口，方便接入煤礦綜合信息化管控平臺。

在控制中心，通過顯示器對風機進行24小時圖像監視，通過網絡視頻服務器實現24小時遠程圖像監視。

系統特點：
系統上位機應用軟件采用冗余組態軟件系統，使得系統更加安全可靠。
系統PLC測控系統采用雙CPU，能夠快速準確可靠地完成監測監控功能:測控功能上的網絡化、WEB化。

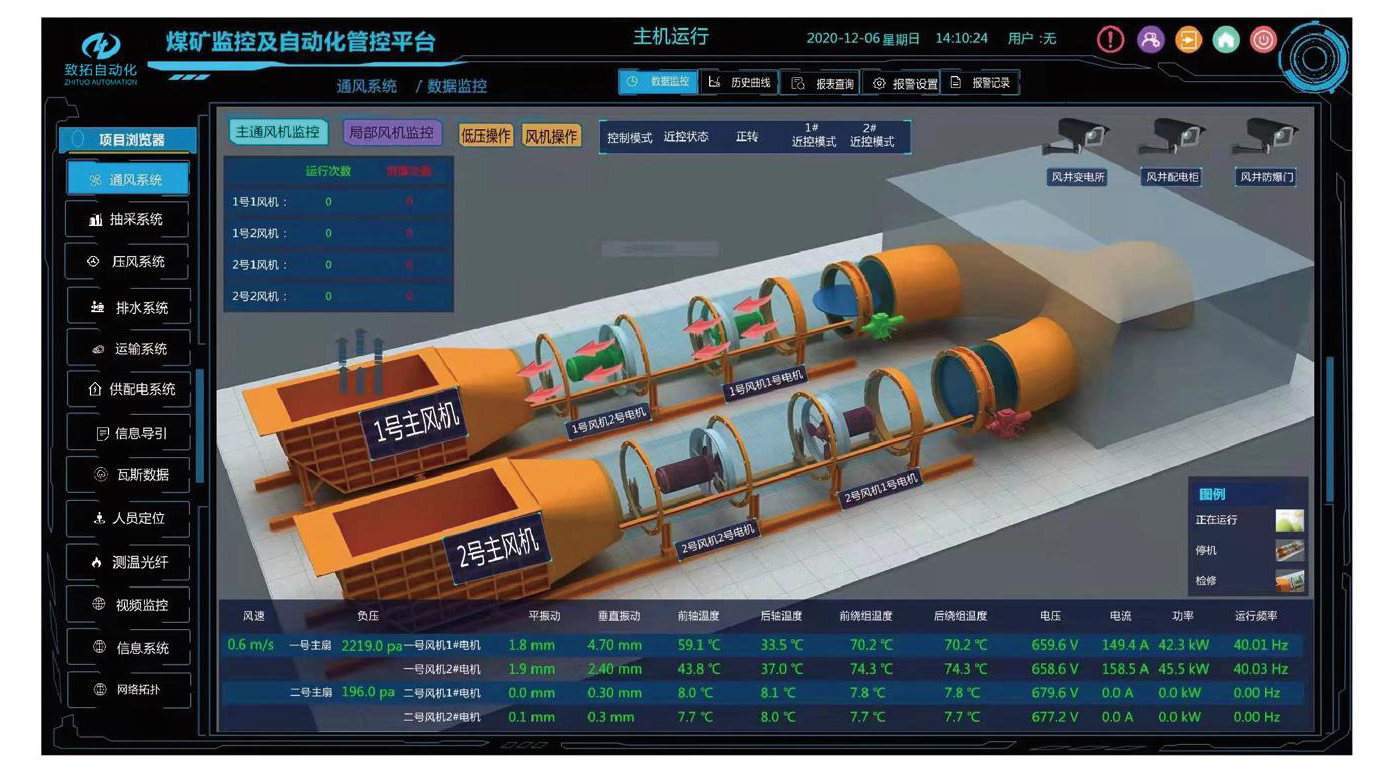

上位機軟件具有接收、處理、存儲、顯示PLC系統上傳的現場數據，顯示方式多樣，生動直觀。
軟件自動生成各類報表，內容豐富詳實;實時曲線、歷史曲線繪制。
實時監測各類參數，具有超限報警并記錄報警信息的功能。
系統設置了操作權限，只有獲得權限的人員才可以操作系統。
支持遠程網絡瀏覽和控制。
系統應具備工業以太網通訊接口，方便接入煤礦綜合信息化管控平臺。
